Cajón de Taparrollo - Revit 2011

En esta ocasión les comparto una Familia que me llevó un rato modelar, y ahora me es de ENORME utilidad.

Aqui el enlace de descarga:
Cajon_Taparrollo.rfa (Revit 2011)

Es una Familia de la Categoría Ventanas. Primero se coloca una ventana cualquiera, y luego se inserta el Cajon de Taparrollo, a la Altura Final de la Ventana. Los extremos del Cajón y su altura hasta el cielorraso son Parámetros de Ejemplar.
Espero sus comentarios!!

Todas mis Puertas Favoritas - Revit 2009

Les dejo el enlace de descarga de una Colección que armé, con las Puertas que más utilizo.

GoroPuertas.rar (24 MB - Archivo de Revit 2009)

La forma de incluírlas en un Proyecto es tan sencillo como COPIAR-PEGAR. Y resulta muy útil para poder VER las puertas antes de incluirlas dentro de un Proyecto.
Las que comparten el mismo Muro son Familias Anidadas, que cambian paneles o puertas.

Cimentaciones - Bases aisladas (Corregido)

Con motivo de Cálculos Estructurales, y estando en la Fase de Modelado de las Cimentaciones de un Edificio, comparto con todos ustedes unas humildes e imperfectas Familias de Bases Centradas y Excentricas.

Se incluyen 3 Familias de Bases, a saber:

1) Base centrada de columna interior.
2) Base excéntrica medianera.
3) Base excéntrica de esquina.



Todas ellas modeladas con Fuste y TroncoCono.

Familia de Aberturas - Varias Puertas Anidadas

Descripción: Se trata de 8 Puertas que tienen sus Hojas anidadas. Esto significa que pueden ser cambiadas por otro tipo de Hojas, dando mayor versatilidad al uso de la Familia.
Nuevamente, para conocer la manera de Anidar una Hoja de Puerta, dentro de estas Familias, ver el siguiente video:

Video de Ventana Anidada - Blog Venado Revit

Este es el Link para descargar las Puertas:

Puertas Anidadas (4.61 MB - Archivo comprimido RAR)

Espero sus comentarios, y correcciones a las familias. Nos vemos

Familia de Aberturas - Hojas de Puertas

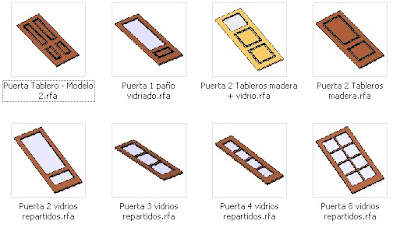

Descripción: Es un archivo comprimido (RAR) que contiene 8 diferentes hojas de Puertas. Así, estas hojas pueden intercambiarse en una Familia de Puerta Anidada.
Sólo tienen que descargarse la Familia de Puerta (que sea anidada), abrirla en el Editor de Familias, e intercambiar las hojas.
Acerca de esto hay un video en el siguiente enlace:

Video Ventana Anidada - Blog Venado Revit

Ahora si, el archivo RAR para descargar:

Hojas de Puertas (1.77 MB - Archivo comprimido RAR)

Espero sus comentarios!

Familias Revit Architecture 2009: estado de abandono

En mi vida me he esmerado mucho por abandonar ciertos malos hábitos, o algunas costumbres indeseadas. Pocas veces e tenido éxito.

Sin embargo, el estado de abandono del Blog (o Sub Blog) de Familias Revit es inigualable. Ni proponiéndomelo como meta lograba tal estado. Vamos a ver si podemos resolver, al menos un poquito, este problema; y devolvemos la dignidad a las Familias de Revit.

Y es muy extraño, porque hace varios meses que vengo generando mucha cantidad de Familias propias, lo cual no me deja ninguna excusa como para no tener material para este Blog.

Todo lo que van a ver es propio. No está sacado de ningún recurso web. Por lo tanto, les puedo garantizar algunos errores y malos comportamientos. Todo esto, propio de su irremediable autor.

Si alguien quiere compartir FAMILIAS PROPIAS, hechas por ustedes mismos, envíelas por E-mail:

lucianogorosito@hotmail.com

Nos vemos pronto

MUROS - Muro Recortado

Descripción: Se trata de un Modelo Genérico, basado en Línea, al cual se pueden modificar:
Largo (Por Ejemplar)
Ancho (Por Tipo)
Alto (Por Tipo)
Material (Por Tipo)
Ángulo de Coronamiento (Por Ejemplar)

LINK DESCARGA
